طراحی و اجرای خط تولید شاتل
خط تولید صنعتی شاتل با کیفیت و بهرهوری بالا
خط تولید شاتل دوران فیدار مهام با بهرهگیری از فناوریهای روز و تجهیزات پیشرفته، امکان تولید قطعات با کیفیت بالا، ضخامت یکنواخت و سطح صاف را فراهم میکند. این سیستم منحصربهفرد با استفاده از قالبهای متحرک شاتل، فرآیند حرارتدهی و خنکسازی بهینه را بهصورت رفت و برگشتی انجام داده و باعث افزایش بهرهوری و کاهش هزینههای نیروی انسانی میشود. مناسب برای تولید انواع مخازن آب، قطعات کشاورزی و صنعتی با قابلیت سفارشیسازی بر اساس نیاز مشتری.
1. معرفی کلی خط تولید شاتل
خط تولید شاتل یکی از فناوریهای پیشرفته در قالبگیری دورانی (Rotomolding) است که در شرکت دوران فیدار مهام با بهرهگیری از تجهیزات مدرن و دانش فنی بهروز ارائه میشود. در این روش قالبها روی شاتلهای متحرک قرار گرفته و به صورت رفت و برگشتی بین ایستگاههای گرمایش و خنکسازی جابهجا میشوند تا فرآیند تولید به شکلی کاملاً یکنواخت، دقیق و اقتصادی انجام شود. این تکنولوژی برای تولید قطعات با ضخامت مناسب، مقاومت بالا و کیفیت سطح بینظیر بسیار ایدهآل است.

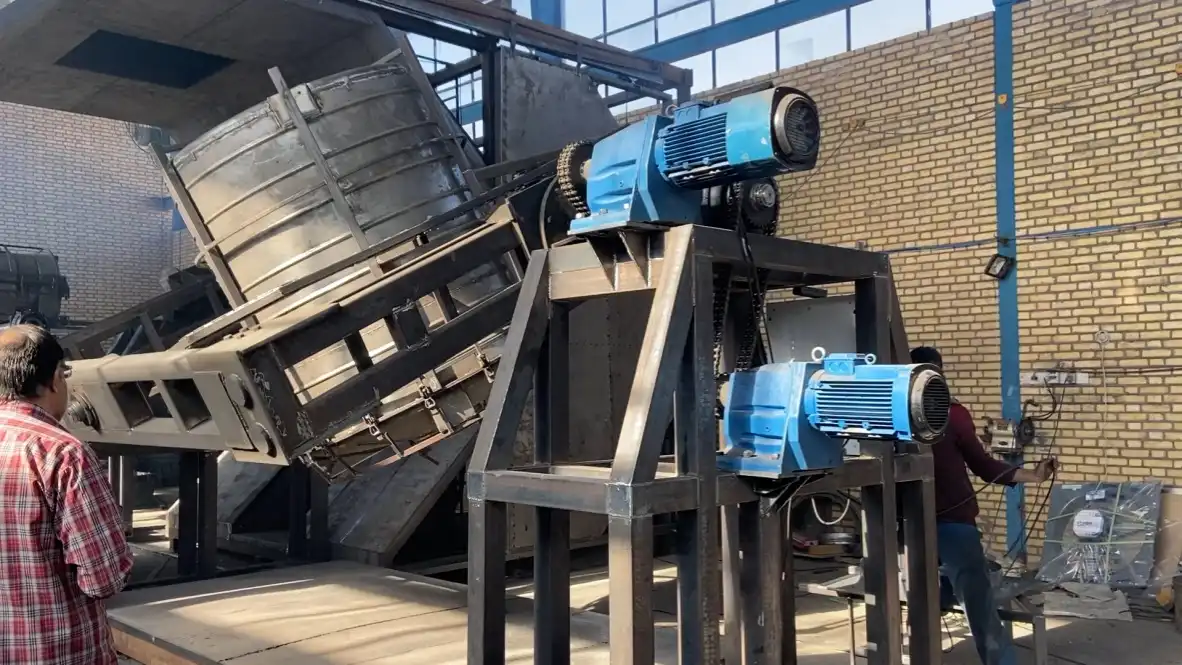

دسـتگاه هـای شـاتل بـا 4بـازو هـم میتـوان تولیـد کـرد . واگـن هـای مسـتقیم بـرای نصـب چنـد قالـب بـا ابعـاد کوچکتـر روی فریـم هـا انتخـاب میشـود و واگـن هـای Cو L بـرای نصـب قالـب هـای بزرگتـر یـا قالـب هـای بـا ابعـاد نامتقـارن انتخـاب میشـود.

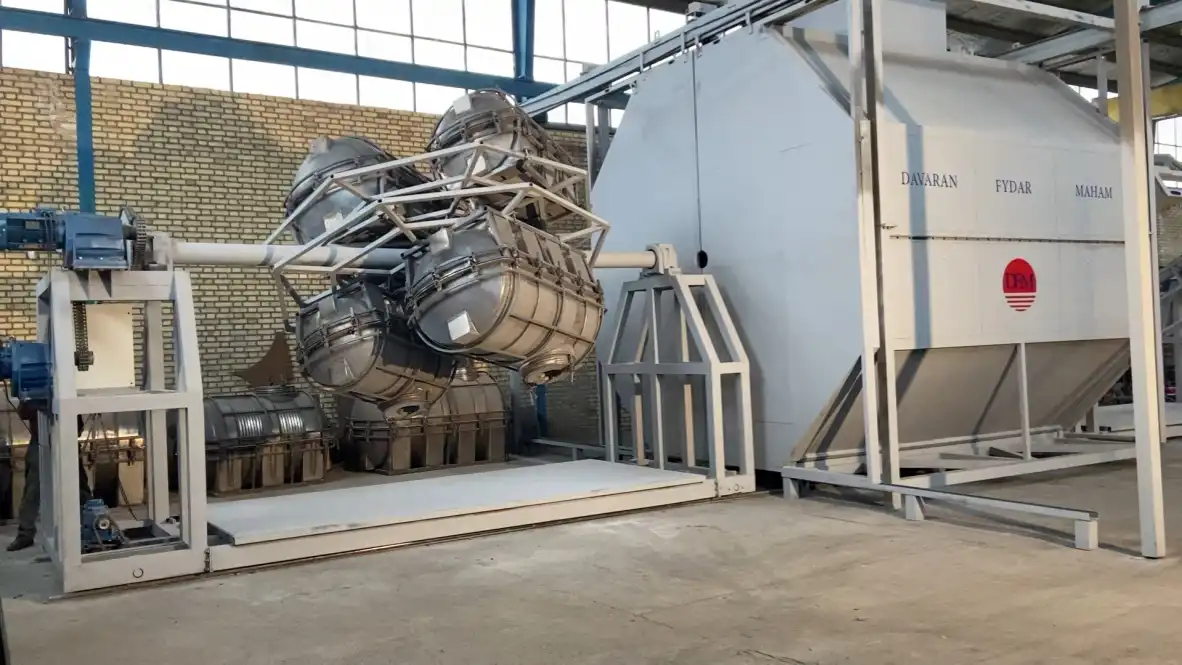

خط تولید شاتل
2. ساختار و مکانیزم عملکرد خط تولید شاتل

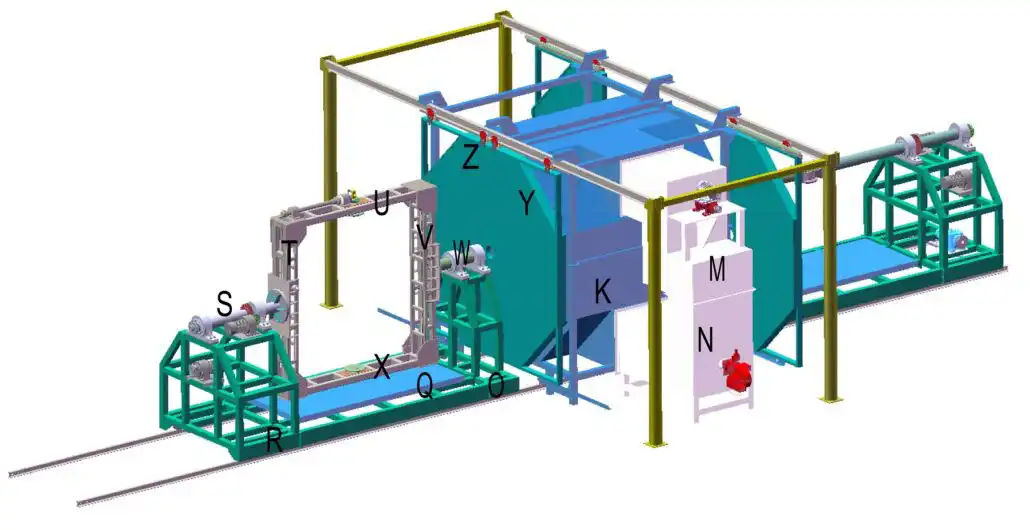

2.1 ساختار شاتل
شاتلها در واقع واگنهای متحرکی هستند که قالبها روی آنها سوار میشوند و بین ایستگاههای مختلف حرکت میکنند. هر شاتل معمولاً مجهز به سیستمهای مکانیکی برای حرکت خطی و سیستم چرخش قالب است تا پوشش یکنواخت مواد مذاب روی سطح قالب تضمین شود.
2.2 مراحل فرآیند تولید
- قرار دادن قالب روی شاتل: قالبهای فلزی یا آلومینیومی با طراحی دقیق روی شاتل نصب میشوند.
- حرارتدهی: شاتل به سمت کوره یا ایستگاه گرمایی حرکت میکند و قالب در معرض حرارت قرار میگیرد. مواد پلیاتیلن در داخل قالب ذوب شده و روی دیوارهها پخش میشود.
- چرخش قالب: قالب به آرامی حول محور خود میچرخد تا ضخامت یکنواخت حاصل شود.
- جابجایی به ایستگاه خنککننده: پس از حرارتدهی کافی، شاتل قالب را به سمت بخش خنککننده هدایت میکند.
- سردسازی: قالب با استفاده از سیستم خنککننده (آب یا هوا) سرد میشود و قطعه جامد میگردد.
- باز کردن قالب و تخلیه قطعه: قطعه نهایی از قالب جدا شده و شاتل آماده شروع چرخه بعدی میشود.
2.3 حرکت و کنترل شاتل
- سیستم مکانیکی پیشرفته با حرکت خطی دقیق (معمولاً با موتورهای سروو یا هیدرولیکی)
- امکان تنظیم سرعت حرکت و زمان توقف در ایستگاهها
- کنترل همزمان چرخش قالب برای یکنواختی ضخامت
- استفاده از سنسورها و سیستمهای کنترل PLC برای مدیریت کامل فرآیند

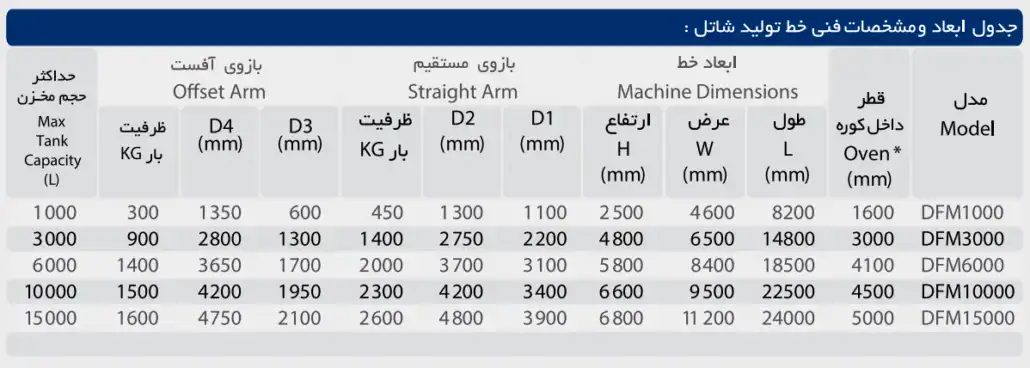

3. مشخصات فنی و تجهیزات اصلی

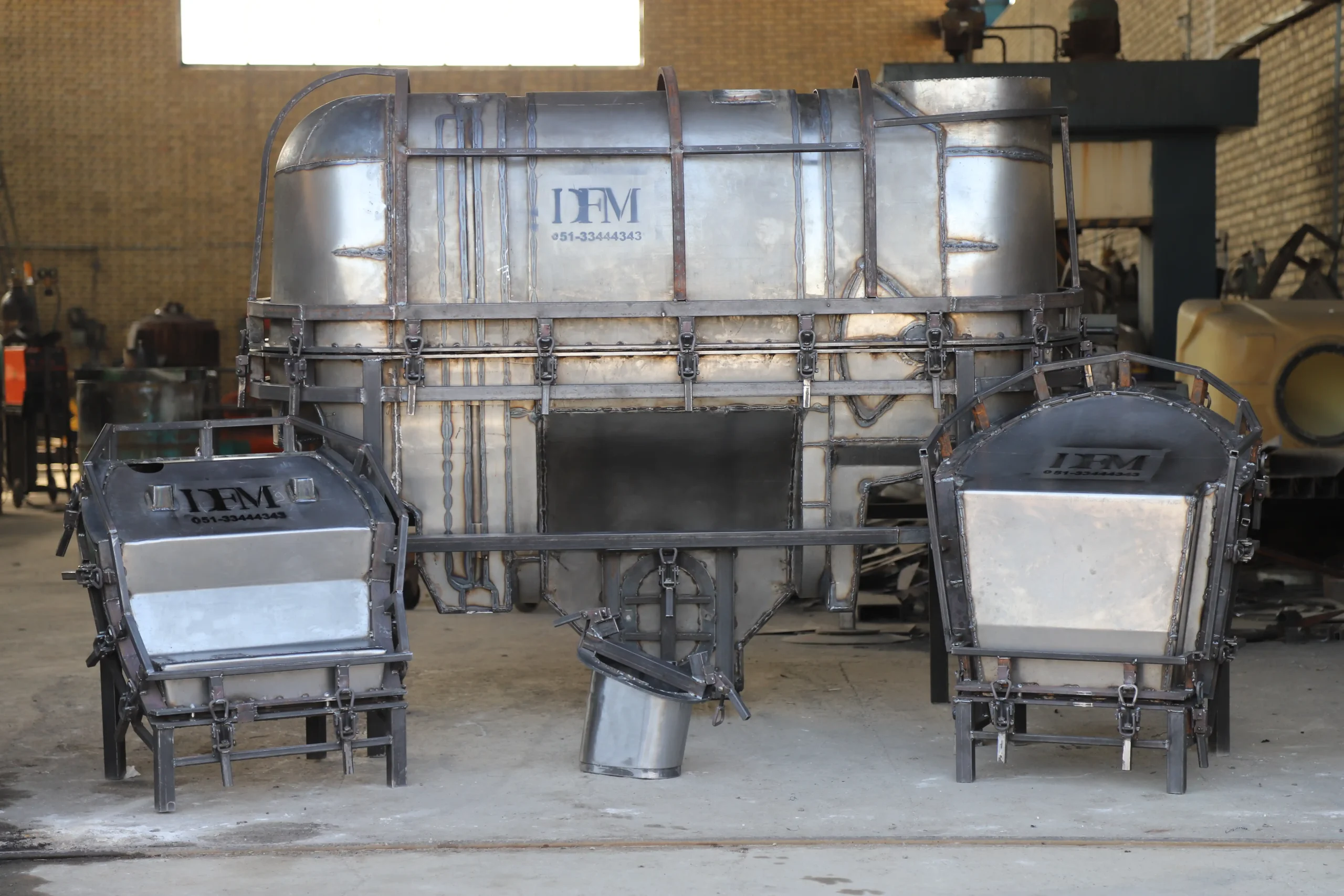

3.1 قالبها
جنس: فلز یا آلومینیوم با پوشش ضد چسبندگی اندازه و حجم: متنوع متناسب با سفارش و نوع محصول طراحی خاص برای سهولت تخلیه و خنکسازی
3.2 کورهها و سیستم گرمایی
نوع: کورههای گازی، الکتریکی یا هیبرید کنترل دما: سیستمهای دقیق PID با قابلیت تنظیم دمای هر ایستگاه عایقبندی مناسب جهت کاهش اتلاف انرژی
3.3 سیستم خنککننده
سیستم آبگرد یا هوا خنک با تنظیم دمای مطلوب طراحی شده برای کاهش تنش حرارتی و جلوگیری از ترکخوردگی قالب و قطعه امکان بازیافت و تصفیه آب خنککننده برای کاهش مصرف
3.4 سیستم کنترل و اتوماسیون
کنترلرهای PLC با قابلیت برنامهریزی کامل چرخه تولید رابط کاربری آسان با نمایشگر لمسی (HMI) ثبت دادهها و گزارشگیری برای تضمین کیفیت و عیبیابی سریع امکان اتصال به سیستمهای مدیریت تولید (MES)
خط تولید شاتل
4. مزایا و برتریهای خط تولید شاتل
- یکنواختی ضخامت و کیفیت بالا: حرکت چرخشی قالبها و جابجایی شاتل به صورت رفت و برگشتی باعث تولید محصول با ضخامت کاملاً یکنواخت میشود.
- انعطافپذیری در تولید: امکان استفاده از قالبهای متنوع برای تولید قطعات با اشکال و اندازههای مختلف وجود دارد.
- بهینهسازی انرژی: استفاده از عایقبندی مناسب و کنترل دقیق دما باعث کاهش مصرف انرژی میشود.
- کاهش نیروی کار: سیستمهای اتوماسیون باعث کاهش نیاز به اپراتور و افزایش ایمنی محیط کار میشوند.
- دوام و کیفیت محصولات: قطعات تولید شده با شاتل مقاومت بالاتر و کیفیت ظاهری بهتر دارند.
- قابلیت توسعه و ارتقا: امکان افزودن شاتلهای بیشتر یا تغییر در تنظیمات جهت افزایش ظرفیت تولید
خط تولید شاتل
5. کاربردهای صنعتی خط تولید شاتل
- تولید مخازن پلیاتیلن آب و مواد شیمیایی با حجم متوسط تا بزرگ
- ساخت قطعات صنعتی مقاوم در برابر شرایط محیطی سخت
- تولید قطعات خودرو، لوازم ساختمانی و تجهیزات کشاورزی
- تولید سریهای متوسط و سفارشی با کیفیت بالا و هزینه مقرون به صرفه
خط تولید شاتل
6. پارامترهای کلیدی بهرهوری و کیفیت
- زمان چرخه تولید: بسته به ضخامت و حجم محصول، معمولاً بین ۳۰ دقیقه تا ۲ ساعت
- ظرفیت تولید: چند قالب به صورت همزمان با قابلیت افزایش بر اساس تعداد شاتلها
- کنترل ضخامت: حسگرهای نوری و مکانیکی برای اندازهگیری ضخامت قطعات به صورت آنلاین
- کنترل دما: سنسورهای دقیق در ایستگاههای حرارتدهی و خنکسازی
- کیفیت سطح: پوششهای قالب با مقاومت بالا برای تولید سطح بدون نقص
7. نکات ایمنی و زیست محیطی
- استفاده از سیستمهای تهویه جهت خارج کردن گازهای حاصل از فرایند
- تجهیزات حفاظتی برای اپراتورها شامل محافظ حرارتی، دکمه توقف اضطراری و سیستمهای هشدار
- رعایت استانداردهای محیط زیستی و کاهش آلایندهها با بهرهگیری از تکنولوژیهای روز
- مدیریت بهینه مصرف انرژی و مواد اولیه جهت کاهش ضایعات
خط تولید شاتل
8. نیازمندیها و ظرفیت تولید خط شاتل
راهاندازی یک خط شاتل موفق، تنها به دستگاه پیشرفته محدود نمیشود؛ بلکه نیازمند زیرساختهای مناسب و مدیریت منابع است. در این بخش میتوانید ببینید برای بهرهبرداری بهینه از خط شاتل چه شرایطی لازم است و چه خروجیای به دست خواهید آورد.
خط تولید شاتل
8.1. زیرساختهای حیاتی
- فضای موردنیاز: حدود ۵۰۰ تا ۷۰۰ مترمربع فضای سوله برای کوره، ایستگاههای خنککننده و مسیر واگنها
- برق مصرفی: برق سهفاز صنعتی با ظرفیت ۱۵۰ تا ۲۰۰ آمپر
- گاز مصرفی: نیاز به کنتور گاز صنعتی (حداقل G6)، با مصرف تقریبی ۸۰ تا ۱۲۰ مترمکعب گاز طبیعی در هر شیفت
- آب مصرفی: حدود ۳۰۰۰ تا ۵۰۰۰ لیتر در هر شیفت برای خنککاری، همراه با امکان بازیافت
خط تولید شاتل
8.2. مواد اولیه و ورودیها
پلیاتیلن پودری با گرید ویژه روتومولدینگ (HDPE / LLDPE)
افزودنیهای انتخابی شامل رنگدانهها، مقاومکنندههای UV و ضدضربه
8.3. ظرفیت تولید در یک شیفت کاری
تعداد تولید: ۴ تا ۶ قطعه متوسط یا ۲ تا ۳ قطعه بزرگ
وزن نهایی: در حدود ۴۰۰ تا ۱۰۰۰ کیلوگرم محصول در هر شیفت
8.4. تجهیزات کلیدی خط شاتل
شاتلهای متحرک رفت و برگشتی
کوره حرارتدهی گازی یا هیبریدی با کنترل دمای PID
ایستگاههای خنککننده آبگرد یا هواخنک
کنترلر PLC و نمایشگر HMI لمسی
قالبهای آلومینیومی یا فولادی با طراحی سفارشی
سیستمهای ایمنی و تهویه صنعتی
8.5. نیروی انسانی مورد نیاز
۱ مهندس یا سرپرست تولید
۳ تا ۴ اپراتور متخصص
۵ تا ۷ نیروی کمکی
مجموعاً بین ۸ تا ۱۲ نفر در هر شیفت کاری
خط تولید شاتل
8.6. جدول خلاصه نیازمندیها و ظرفیت خط شاتل
| پارامتر | مقدار / توضیح |
| فضای سوله | ۵۰۰ تا ۷۰۰ مترمربع |
| برق موردنیاز | ۱۵۰–۲۰۰ آمپر سهفاز |
| گاز مصرفی | ۸۰–۱۲۰ مترمکعب در هر شیفت |
| آب مصرفی | ۳۰۰۰–۵۰۰۰ لیتر در هر شیفت |
| مواد اولیه | پلیاتیلن پودری (HDPE/LLDPE) |
| ظرفیت تولید | ۴–۶ قطعه متوسط / ۲–۳ قطعه بزرگ |
| وزن تولیدی | ۴۰۰–۱۰۰۰ کیلوگرم در هر شیفت |
| نیروی انسانی | ۸ تا ۱۲ نفر در هر شیفت |
خط تولید شاتل
9. خدمات پس از فروش و پشتیبانی دوران فیدار مهام
- آموزش کامل اپراتورها و تیم فنی برای بهرهبرداری بهینه
- خدمات نگهداری، تعمیرات و تأمین قطعات یدکی اصلی
- امکان ارتقا و توسعه خطوط تولید با توجه به نیاز مشتریان
- مشاوره تخصصی جهت بهبود فرآیند و کاهش هزینهها
10. جمعبندی نکات نهایی
خط تولید شاتل در دوران فیدار مهام با اتکا به فناوریهای پیشرفته، طراحی هوشمند و خدمات کامل پشتیبانی، راهکاری مطمئن برای صنایع مختلف به شمار میآید. این خط تولید نهتنها کیفیتی بینظیر در یکنواختی ضخامت و سطح قطعات ارائه میدهد، بلکه با مصرف بهینه انرژی، ظرفیت تولید انعطافپذیر و نیازمندیهای مشخص زیرساختی، گزینهای اقتصادی و آیندهنگر محسوب میشود.
به لطف قابلیت سفارشیسازی، توسعه و ارتقا، خط شاتل دوران فیدار مهام پاسخگوی نیاز تولیدکنندگانی است که به دنبال بهرهوری بالا، هزینه مقرونبهصرفه و استانداردهای بینالمللی هستند.
برای دریافت اطلاعات دقیق فنی، مشاوره رایگان و بررسی شرایط خرید، همین امروز با کارشناسان ما در دوران فیدار مهام تماس بگیرید تا بهترین راهکار متناسب با اهداف تولیدی شما طراحی و ارائه شود.
سوالات متداول (FAQ) درباره خط تولید شاتل
خط تولید شاتل چیست و چه تفاوتی با خطوط تولید روتومولدینگ دیگر دارد؟
خط تولید شاتل نوعی سیستم قالبگیری دورانی است که در آن قالبها روی شاتلهای متحرک قرار گرفته و بین ایستگاههای حرارتدهی و خنکسازی به صورت رفت و برگشتی حرکت میکنند. این روش باعث تولید قطعات با ضخامت یکنواختتر و کیفیت سطح بهتر نسبت به روشهای ثابت یا خطی میشود.
چه نوع محصولاتی با خط تولید شاتل قابل تولید هستند؟
مخازن پلیاتیلن آب، قطعات صنعتی، لوازم کشاورزی، قطعات خودرو، و محصولات سفارشی با اشکال پیچیده از جمله مهمترین محصولات تولیدی این خط هستند.
ظرفیت تولید خط تولید شاتل چقدر است؟
بله، خط تولید شاتل قابل طراحی و تغییر مطابق نیازهای مشتری، نوع محصول، و ظرفیت مورد نظر است. دوران فیدار مهام این خدمات را همراه با مشاوره تخصصی ارائه میدهد.
آیا امکان سفارشیسازی خط تولید بر اساس نیاز مشتری وجود دارد؟
بله، خط تولید شاتل قابل طراحی و تغییر مطابق نیازهای مشتری، نوع محصول، و ظرفیت مورد نظر است. دوران فیدار مهام این خدمات را همراه با مشاوره تخصصی ارائه میدهد.
آیا خط تولید شاتل به سیستم اتوماسیون مجهز است؟
بله، این خط دارای کنترلرهای PLC، سیستمهای سنسور، و رابط کاربری HMI برای کنترل دقیق فرآیند، ثبت دادهها و عیبیابی است.
نکات ایمنی مهم در استفاده از خط تولید شاتل چیست؟
استفاده از تجهیزات حفاظتی اپراتورها، سیستم تهویه مناسب برای خروج گازهای حاصل از حرارتدهی، و رعایت استانداردهای زیست محیطی از مهمترین نکات است.
خدمات پس از فروش و پشتیبانی دوران فیدار مهام چگونه است؟
دوران فیدار مهام خدمات آموزش، نگهداری، تأمین قطعات یدکی و ارتقا خط تولید را ارائه میدهد تا مشتریان با اطمینان کامل از تجهیزات خود بهرهبرداری کنند.
