مقدمه: اهمیت انتخاب روش مناسب در ساخت قالبهای روتومولد
در فرایند قالبگیری دورانی (Rotational Molding یا Rotomolding)، انتخاب روش ساخت قالب نهتنها بر کیفیت نهایی محصول تأثیر مستقیم دارد، بلکه تعیینکننده هزینه تولید، عمر مفید قالب، زمان تحویل و حتی تنوع قابلارائه در محصولات نهایی است. قالبهای روتومولد برخلاف قالبهای تزریق پلاستیک، باید توانایی تحمل چرخههای حرارتی بالا، خنککاری منظم و توزیع یکنواخت ضخامت دیواره را داشته باشند.
سه روش اصلی برای تولید این قالبها عبارتند از:
- ریختهگری آلومینیوم
- ماشینکاری CNC (آلومینیوم یا فولاد)
- ورقکاری (ورق فولادی یا آلومینیومی)
در این مقاله، هر روش را با نگاهی فنی، دقیق و کاربردی بررسی میکنیم.

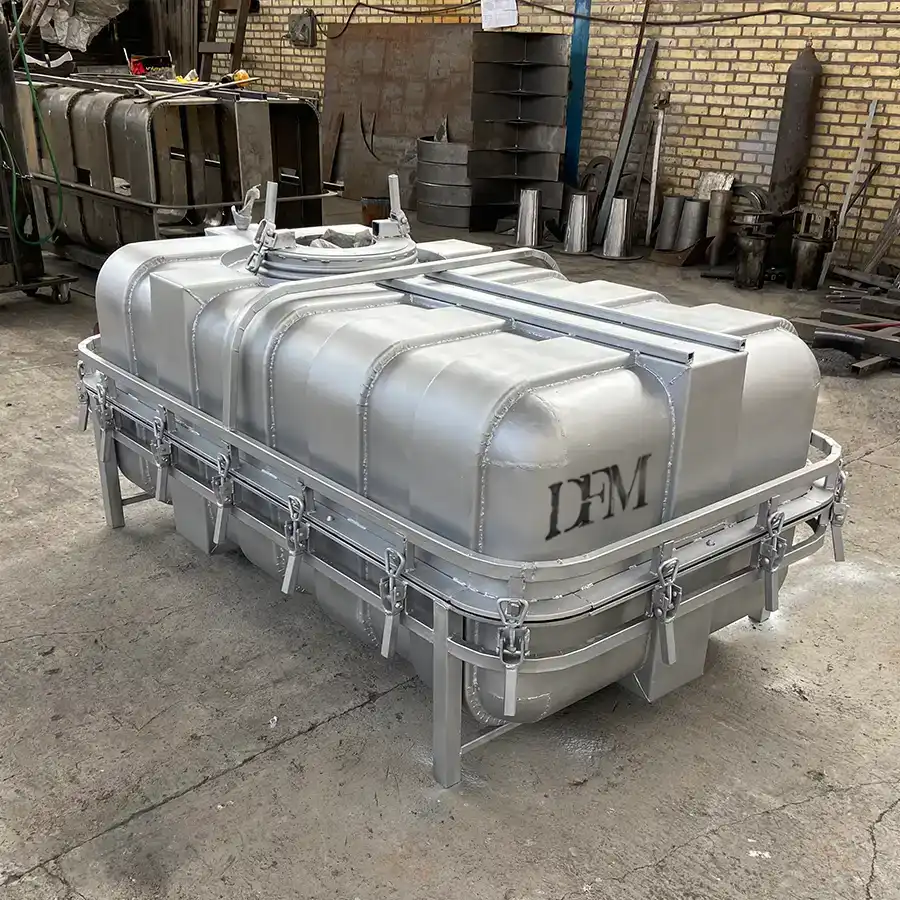

۱. ریختهگری آلومینیوم؛ مناسب برای جزئیات بالا و تیراژ انبوه
تعریف:
در این روش، قالب از طریق ریختهگری آلومینیوم مذاب در داخل قالب مادر (معمولاً از جنس ماسه یا فلز) ساخته میشود. ابتدا قالب مادر طراحی و ساخته میشود، سپس آلومینیوم مذاب در آن ریخته شده و پس از سرد شدن، پرداخت و ماشینکاری نهایی صورت میگیرد.(می توانید قالب ورق آلومینیوم دوران فیدار را در وبسایت مشاهده کنید.)
مزایا:
- قابلیت طراحی سطوح با جزئیات بالا: امکان درج بافتهای ریز، لوگوهای برجسته، شمارهگذاری و نشانهگذاری در سطح قالب.
- مقاومت حرارتی بالا: تحمل دمای بالای کوره و سیکلهای متوالی حرارت و سرمایش بدون تغییر شکل.
- پخش یکنواخت ضخامت دیوارهها در محصول نهایی: به دلیل دقت بالای سطح داخلی قالب.
- صرفهجویی در تیراژ بالا: هرچند هزینه اولیه بالا است، اما در تولید انبوه این هزینه سرشکن میشود.
معایب:
- هزینه اولیه بالا: شامل هزینه ساخت قالب مادر، ریختهگری، پرداخت سطح، فرزکاری، و تست.
- زمانبر بودن ساخت اولیه: مراحل مختلف ساخت به چند هفته زمان نیاز دارند.
- وزن نسبتاً بالا: حمل و نصب قالب ممکن است دشوارتر از سایر روشها باشد.
کاربردها:
- تولید مخازن آب، وانهای پلاستیکی و محصولات بهداشتی با طراحی خاص
- صنایع کشاورزی و ساختمانی
- قطعات بزرگ صنعتی با فرم پیچیده
۲. ماشینکاری CNC؛ نهایت دقت و کیفیت سطحی برای قطعات صنعتی
تعریف:
در این روش، قالب از بلوکهای آلومینیوم یا فولاد با استفاده از دستگاههای CNC پنجمحوره یا سهمحوره تراشیده میشود. طراحی CAD به برنامه CAM تبدیل شده و دستگاه CNC عملیات برش را با دقت بسیار بالا انجام میدهد.
مزایا:
- دقت ابعادی بالا: تلورانسهای بسیار کم در ابعاد، زوایا و انحناها.
- کیفیت سطحی عالی: نیازی به پرداختهای بعدی نیست یا بسیار کم است.
- قابلیت ساخت قالبهای مدولار: مناسب برای قالبهایی که چند بخش دارند یا نیاز به تنظیم دارند.
- قابلیت تکرارپذیری کامل: برای تولید سری محصولات دقیق با شکل یکسان.
معایب:
- هزینه بسیار بالا: بهویژه برای قالبهای بزرگ یا با جزئیات زیاد.
- نیاز به تخصص بالا: اپراتور حرفهای CNC و مهندس طراح نیاز است.
- محدودیت در ابعاد قالب: دستگاه CNC بزرگ گرانقیمت و کمیاب است.
کاربردها:
- صنایع پزشکی و غذایی
- قالبهای ویژه صادراتی
- نمونهسازی دقیق و پیشرفته (Prototype)
۳. ورقکاری فلزی؛ سریعترین و اقتصادیترین روش برای فرمهای ساده
تعریف:
در این روش، ورقهای فلزی با برش و خمکاری و سپس جوشکاری به یکدیگر متصل میشوند تا فرم قالب نهایی حاصل شود. از این روش بیشتر در پروژههایی استفاده میشود که قالب ساده و تیراژ کم دارند.
مزایا:
- هزینه بسیار پایین: ورق فلز در دسترس و ارزان است.
- سرعت ساخت بالا: در صورت داشتن نقشه، قالب در چند روز آماده میشود.
- قابلیت اصلاح بالا: میتوان بخشهایی از قالب را جدا کرد و اصلاح یا تغییر داد.
- مناسب برای تیراژ کم و تولید سفارشی: برای تست بازار یا تولید موقت.
معایب:
- دقت پایینتر: به دلیل محدودیتهای خمکاری و جوشکاری دستی.
- سطح ناصاف و خشن: باعث کاهش کیفیت ظاهری محصول نهایی میشود.
- احتمال تغییر شکل در دمای بالا: بهویژه اگر جوشکاری ضعیف باشد یا ورق نازک انتخاب شود.
کاربردها:
- محصولات صنعتی ساده یا غیرحساس
- قطعات با اشکال مکعبی یا ساده
- قالبهای موقت یا تستی برای نمونهسازی سریع
مقایسه کلی سه روش در یک نگاه
| ویژگی | ریختهگری آلومینیوم | ماشینکاری CNC | ورقکاری فلزی |
| دقت ساخت | متوسط تا بالا | بسیار بالا | پایین |
| هزینه ساخت اولیه | متوسط تا بالا | بالا | پایین |
| قابلیت تولید جزئیات سطحی | بالا | بسیار بالا | پایین |
| مناسب برای تیراژ بالا | بله | خیر | خیر |
| امکان اصلاح قالب در آینده | متوسط | کم | بالا |
| سرعت تولید اولیه | متوسط | پایین | بالا |
| نیاز به تجهیزات پیشرفته | خیر | بله | خیر |
| مناسب برای قطعات دقیق | خیر | بله | خیر |
اجزای اصلی قالب
- حفره قالب (Cavity) → تعیینکننده شکل محصول.
- فریم (Frame) → ایجاد استحکام و جلوگیری از تابخوردگی.
- قطعات جانبی → شامل دریچههای تخلیه (Vents)، فلنجها (Flanges) و محل بارگذاری ماده (Fill Holes).
فلنجها؛ تضمین آببندی و دقت
- فلنج تخت (Flat Flange): ساده، اقتصادی و پرکاربرد.
- فلنج کام و زبانه (Tongue & Groove): برای اتصال محکمتر و جلوگیری از نشت مواد.
تهویه (Venting) در قالبگیری دورانی
اگر تهویه به درستی طراحی نشود، محصول دچار حباب یا تغییر ضخامت خواهد شد. دریچههای تهویه باید:
- در موقعیت درست تعبیه شوند
- از نشت مواد جلوگیری کنند
- خروج یکنواخت هوا را تضمین کنند
رهاساز قالب (Mold Release)
برای جلوگیری از چسبیدن پلیمر به دیواره قالب از مواد رهاساز سیلیکونی یا ترکیبات مشابه استفاده میشود. این کار باعث میشود محصول نهایی بدون آسیب و به راحتی از قالب جدا شود.
کاربردهای صنعتی
۱. مخازن آب پلیاتیلن
- مقاوم در برابر ضربه
- قیمت اقتصادی
- مناسب برای کشاورزی، تصفیه آب و اطفای حریق
۲. مخازن سوخت و روغن
- مقاوم در برابر فشار و مواد شیمیایی
- کاربرد در صنایع خودرو، دریایی و صنعتی
نوآوریهای جدید در قالبسازی دورانی
- استفاده از آلیاژهای سبکتر و مقاومتر برای افزایش عمر قالب
- بهرهگیری از شبیهسازی CAD/CAM برای طراحی دقیقتر
- پوششدهی سطح داخلی قالب برای بهبود کیفیت سطحی محصول
نگهداری و افزایش طول عمر قالبها
- تمیزکاری منظم با مواد مناسب
- جلوگیری از خط و خش سطح قالب
- کنترل دمای یکنواخت در چرخههای تولید
این موارد میتواند عمر مفید قالب را تا چندین سال افزایش دهد.
چرا انتخاب تولیدکننده معتبر مهم است؟
شرکتهایی مانند دوران فیدار مهام با تجربه چندینساله در طراحی و ساخت قالبهای روتومولدینگ، نه تنها کیفیت بالای محصولات را تضمین میکنند، بلکه با مشاوره فنی و بهکارگیری فناوریهای روز، بهترین راهکارها را برای مشتریان ارائه میدهند.
جمعبندی نهایی: کدام روش قالبسازی برای شما مناسبتر است؟
- اگر دقت، جزئیات سطحی و تیراژ بالا برای شما مهم است → به سراغ ریختهگری آلومینیوم بروید.
- اگر کیفیت سطح و ابعاد دقیق اولویت دارند → ماشینکاری CNC بهترین انتخاب است.
- اگر به قالبی ارزان و سریع برای تست یا تولید محدود نیاز دارید → ورقکاری گزینه مقرونبهصرفهای است.
قبل از انتخاب روش نهایی، نوع محصول، بودجه، زمان تحویل، نیاز به انعطافپذیری و امکانات موجود را در نظر بگیرید.
