خط تولید مخزن آب پلی‌اتیلن: بررسی جزئیات و اجزا

مقدمه

آب، نیاز حیاتی زندگی بشر
یک مخزن آب قابل اعتماد برای اطمینان از آب آشامیدنی سالم و تمیز ضروری است، به خصوص که تغییرات آب و هوا و خشکسالی منابع آب جهانی را تهدید می کند. حفاظت از آب ذخیره شده در برابر آلاینده های شیمیایی و فیزیکی برای بقای انسان اهمیت فزاینده ای پیدا کرده است.

مخزن ذخیره آب، نیاز اساسی کاربران
استفاده از مخزن‌های نگهداری آب سالم، نیاز مشترک در بخش‌های خانگی، صنعتی، کشاورزی و خدماتی است. در حال حاضر، این مخازن در ایران تولید می‌شوند و مقرون‌به‌صرفه‌ترین روش تولید آن‌ها، روش چرخشی یا دورانی (ROTOMOLDING) است.

در این روش، از نیروی گریز از مرکز و گرمای همزمان برای قالب‌گیری مخازن استفاده می‌شود. همچنین، مواد اولیه بهداشتی (Food Grade) از جنس پلی‌اتیلن، همراه با دستگاه‌های استاندارد و پیشرفته، برای تولید این مخازن به کار می‌روند.

اجزای اصلی خط تولید مخزن آب پلی‌اتیلن

یک خط تولید کامل از بخش‌های زیر تشکیل شده است:

1. کوره پخت (انواع شاتل، کاروسل، یا راک اند رول):
   شامل شاسی، بدنه، عایق، فن سانتریفیوژ، مشعل‌ها، سنسورها و درب‌ها.
2. واگن‌ها (مستقیم یا آفست):
   شامل شاسی، فریم، بازو، موتور گیربکس، PLC و تابلو برق فرمان.
3. سردخانه:
   شامل شاسی، فن، پمپ آب و سیستم افشانه‌ها.
4. قالب‌ها:
   شامل فریم، بدنه، درب و کلمپ‌ها.
5. سکوی بارگیری و تخلیه:
   شامل شاسی و چرخ متحرک.
6. آسیاب پودر:
   شامل شاسی، سنگ آسیاب، مکنده، الک، موتور، تابلو برق و یاتاقان.
7. اکسترودر:
   شامل شاسی، مارپیچ ماردون، موتور، سنسورها و تابلو برق.
8. آسیاب خردکن:
   شامل شاسی، بدنه، تیغه‌ها، الک، موتور و تابلو برق.
9. توربو میکسر:
   شامل شاسی، پروانه، موتور و تابلو برق.
10. جرثقیل:
    شامل بوم، راهبر، موتور گیربکس، تابلو برق و ریموت کنترل.

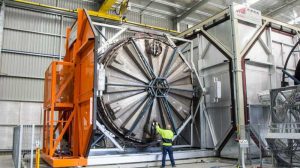

جزئیات کوره پخت در خط تولید

کوره‌های پخت، بسته به نوع خط تولید، در انواع مختلف طراحی می‌شوند اما ساختار کلی آن‌ها شامل اجزای زیر است:

1. شاسی کوره

این شاسی، به‌عنوان پایه اصلی کوره، تمامی اجزای بدنه را نگه می‌دارد و معمولاً از قوطی‌های صنعتی استاندارد ساخته می‌شود.

2. بدنه کوره

بدنه کوره، از سه لایه تشکیل شده است:

• لایه‌های داخلی و خارجی از ورق آهنی با ضخامت 1 یا 2 میلی‌متر.
• لایه میانی از عایق پشم سنگ با تراکم بالا برای جلوگیری از هدررفت حرارت.

3. درب‌های کوره

درب‌ها نیز سه‌جداره بوده و عایق پشم سنگ در لایه میانی آن‌ها به کار می‌رود. تعداد درب‌ها بسته به طراحی، یک تا چهار عدد است. در برخی موارد، درب‌ها روی واگن نصب می‌شوند و کوره فاقد درب مستقیم است.

4. فن سانتریفیوژ

فن سانتریفیوژ وظیفه گردش هوای داغ داخل کوره را برعهده دارد. این فن هوای سرد را از قسمت پایین کوره مکیده و به خروجی مشعل‌ها هدایت می‌کند.

5. مشعل‌ها

مشعل‌ها برای گرم‌کردن هوای داخل کوره استفاده می‌شوند و قابلیت کار با گاز طبیعی، LPG یا گازوئیل را دارند.

6. سنسورها

برای پایش دمای داخل کوره، از سنسورهای صنعتی استفاده می‌شود که در نقاط مختلف کوره نصب شده و دمای میانگین را اندازه‌گیری می‌کنند.

7. تابلو برق کوره پخت

این تابلو برای کنترل و برنامه‌ریزی اجزای برقی کوره، واگن‌ها و سردخانه طراحی شده است و مدیریت یکپارچه‌ای در خط تولید فراهم می‌کند.

بررسی جزئیات و اجزای خط تولید مخزن آب پلی‌اتیلن

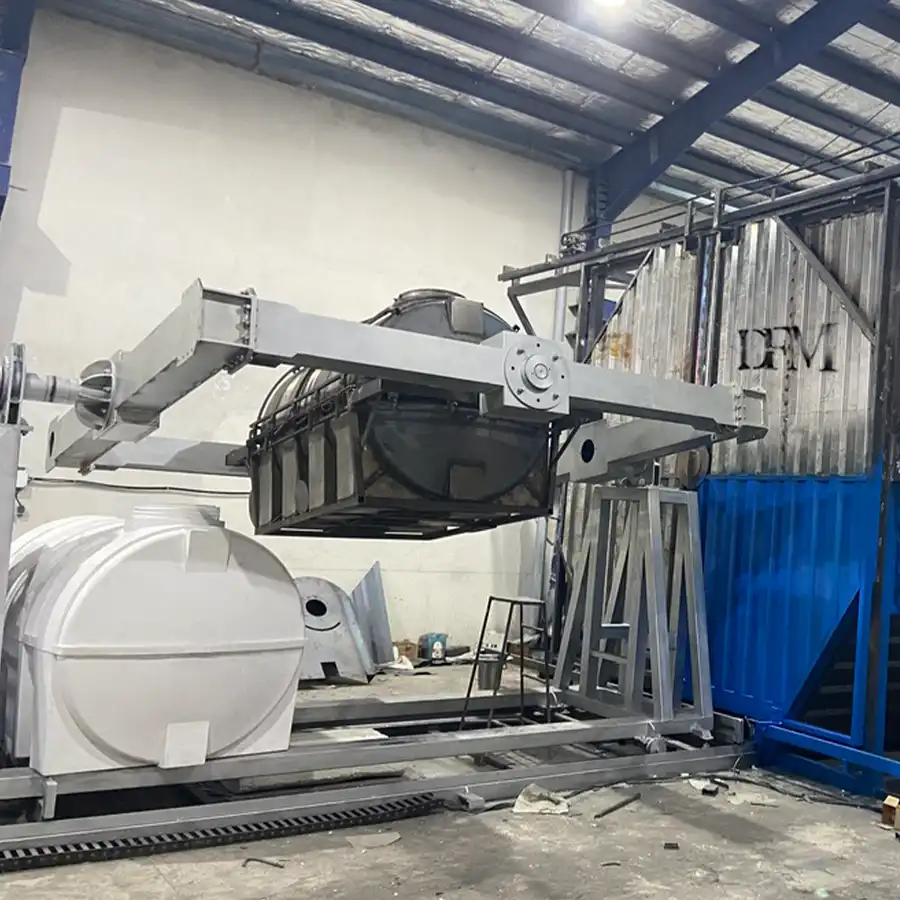

2. واگن‌ها

واگن‌ها یکی از اجزای مهم خط تولید مخزن آب هستند و وظیفه جابه‌جایی بازوها به داخل و خارج کوره را بر عهده دارند.  معمولاً واگن‌ها در دو نوع طراحی و ساخته می‌شوند:

• STRAIGHT (مستقیم)
• OFFSET (گهواره‌ای)

هر نوع واگن کاربرد خاص خود را دارد و برای ساخت آن‌ها از آهن‌آلات صنعتی استاندارد استفاده می‌شود. اجزای اصلی واگن شامل شاسی، چرخ‌ها، یاتاقان‌ها و ریل‌های ثابت بر روی سطح زمین است.

2-1. شاسی واگن

در شاسی واگن به‌گونه‌ای طراحی می‌شود که بتواند بازوها را با استحکام و دقت حمل کند. شاسی از پروفیل‌های استاندارد صنعتی ساخته می‌شود و پایه‌ای مستحکم برای نصب اجزای دیگر فراهم می‌کند.

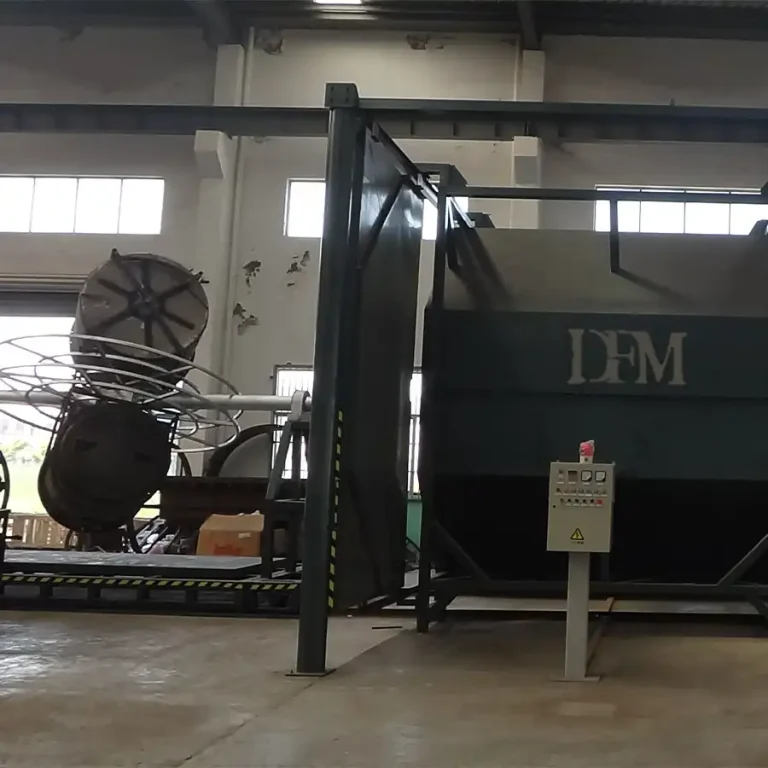

2-2. بازوها

بازوها از اجزای اصلی واگن بوده و برای انتقال نیروی چرخشی استفاده می‌شوند.

• ساختار: بازوها شامل لوله‌هایی با ضخامت و قطر مناسب هستند که از آلیاژ مقاوم ساخته شده‌اند.
• انتقال نیرو: در یک‌سر بازوها جعبه‌دنده انتقال نیرو قرار دارد و در سر دیگر، دنده زنجیرهایی نصب می‌شوند که نیروی لازم برای چرخش بازوها را از موتور گیربکس‌ها دریافت می‌کنند.

2-3. موتور گیربکس‌ها

موتور گیربکس‌ها که معمولاً به‌صورت کوپل طراحی شده‌اند، نیروی لازم برای چرخش بازوها را تأمین می‌کنند. اندازه و استحکام این گیربکس‌ها متناسب با قدرت و دور موتور انتخاب می‌شود.

2-4. تابلو برق

تابلو برق واگن‌ها می‌تواند به‌صورت مستقل روی هر بازو نصب شود یا در تابلو فرمان مرکزی خط تولید ادغام شود.

• کنترل سرعت: بازوهای واگن به کنترل‌کننده دور دیجیتال (اینورتر) متصل می‌شوند تا بتوان سرعت و نیروی گریز از مرکز را در مراحل پخت و خنک‌سازی تنظیم کرد.

2-5. فریم بازوها

برای نصب قالب‌ها روی بازوها از چارچوب (فریم) استفاده می‌شود.

• ساختار: فریم‌ها از لوله یا پروفیل صنعتی ساخته شده و امکان نصب چندین قالب به‌صورت همزمان را فراهم می‌کنند.
• کاربرد: فریم‌ها بخشی از بازوها هستند اما در طراحی، به‌عنوان بخشی از واگن محسوب می‌شوند.

3. سردخانه

سردخانه در خط تولید مخزن آب، برای خنک‌کردن قالب‌ها پس از فرآیند پخت در کوره استفاده می‌شود. این بخش می‌تواند به‌صورت اتاقک مستقل طراحی شود یا در فضایی باز با استفاده از فن‌ها و سیستم پاشش آب راه‌اندازی گردد.

اجزای سردخانه:

• فن‌ها: معمولاً از نوع آکسیال هستند و بر روی فریم‌ها و شاسی‌های صنعتی نصب می‌شوند. این فن‌ها مجهز به چرخ برای جابه‌جایی آسان هستند.
• سیستم پاشش آب: در صورت نیاز، سردخانه می‌تواند به سیستم افشانه آب برای افزایش کارایی خنک‌سازی مجهز شود.

نکته فنی: مراحل خنک‌کاری قالب‌ها همان‌قدر اهمیت دارد که مراحل پخت، بنابراین تنظیم سرعت گردش بازوها، استپ‌ها و زمان خنک‌کاری بسیار مهم است.

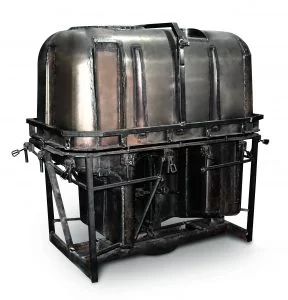

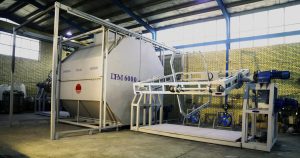

4. قالب‌ها

قالب‌ها یکی از اجزای کلیدی در تولید مخازن آب هستند و بسته به حجم، شکل و اندازه مخازن طراحی و ساخته می‌شوند.

فرآیند قالب‌گیری دورانی:

در این روش، پودر پلی‌اتیلن داخل قالب ریخته شده و سپس با گرمایش در کوره و چرخش قالب‌ها در دو محور عمودی و افقی، پودر به‌وسیله نیروی گریز از مرکز به بدنه قالب چسبیده و شکل نهایی مخزن را تشکیل می‌دهد.

ویژگی‌ قالب‌ها:

1. مواد ساخت: قالب‌ها معمولاً از ورق آهن با ضخامت 2 تا 3 میلی‌متر ساخته می‌شوند، اما می‌توان از ورق استیل ضدزنگ یا آلومینیوم نیز استفاده کرد.
2. طراحی: قالب‌ها معمولاً دوتکه هستند و از وسط باز و بسته می‌شوند.
3. اجزا:
   • درب قالب: برای بارگیری پودر.
   • قفل‌ها: جهت محکم‌کردن قطعات قالب.
   • فریم: برای پشتیبانی و نصب قالب‌ها.

شرکت دوران فیدار مهام:

این شرکت با بیش از 20 سال تجربه در طراحی و ساخت قالب‌های مخازن آب، از روش‌های پیشرفته جهانی و تحلیل‌های تخصصی برای تولید قالب‌های باکیفیت استفاده می‌کند. قبل از ساخت، هر محصول تحلیل و آنالیز شده و سپس وارد فرآیند طراحی و ساخت می‌شود.

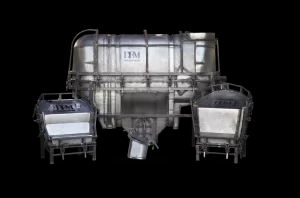

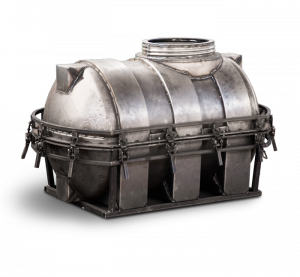

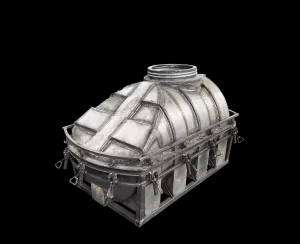

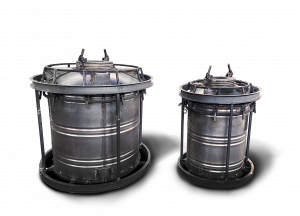

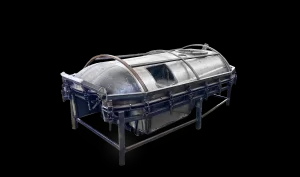

لیست قالب های تولیدی شرکت دوران فیدار مهام

5 – سکوی بارگیری و  تخلیه :

خط تولید مخزن آب نیازمند سکوی هایی برای بارگیری و تخلیه راحت تر و ایمن تر قالب ها است . این سکو ها از قوطی و پروفیل صنعت با توجه به ابعاد خط تولید و شکل سالن تولید طراحی ساخته میشود .

در نوع پیشرفته تر این سکو ها میتوان از مدل های برقی و جک دار نیز بهره برد . ولی بطور کلی شاسی ها در دو نوع ثابت و متحرک (چرخ دار) ساخته میشود .

6 – آسیاب پودر :

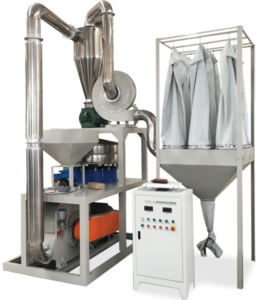

آسیاب پودر دستگاهی است برای تبدیل گرانول پلیمر به پودر پلیمر . مواد اولیه تولید مخازن آب پلیمری پلی اتیلن است .

پلی اتیلن توسط پتروشیمی ها بصورت گرانول (دانه) تولید میشوند . در تولید مخازن آب به روش دورانی بایستی گرانول تبدیل به پودر شود سپس درون قالب ها ریخته شود .

اندازه پودر بستگی به نوع تولید و ابعاد تولید میتواند متفاوت باشد.

اجزاء آسیاب پودر عبارتند از :

6-1- سنگ آسیاب :

معمولا بصورت صفحه دندانه دار گرد دو تکه است . یم تکه متحرک و تکه دیگر ثابت است . معمولا سنگ ثابت مجهز به سیستم چرخش آب برای خنک کاری سنگ است .

6-2- یاتاقان و بلبرینگ :

سنگ متحرک به واسطه یک شافت در روی بلبرینگ ها و یاتاقان سوار میشود که با سرعت بالا در حرکت است و عمل پودر کردن گرانول را انجام می دهد.

6-3-  الکترو موتور :

برای تامین نیروی چرخش سنگ مورد استفاده قرار می گیرد و بسته به ظرفیت آسیاب قدرت های متفاوتی دارد . مثلا برای یک آسیاب با ظرفیت 250 کیلوگرم در ساعت (LLDPE – HDPE – MDPE  پلی اتیلن ) موتور به قدرت حداقل 50 اسب نیاز است .

6-4- مکنده :

یک فن سانتریفیوژ گرانول های پودر شده را به سمت الک اسیاب هدایت می کند .

6-5- الک :

همانطور که گفته شد بعد از ورود دانه ها ( گرانول ) به داخل سنگ آسیاب عمل پودر کردن اتفاق می افتد . با توجه به اینکه ممکن است مقداری از پودر ها درشت تر از حد مورد نظر باشد از قبل از سیلو کردن و کیسه کردن پودر آسیاب شده همه پودر خروجی از سنگ به سمت الک هدایت می شود و پودر های الک شده به سمت سیلو و پودر های درشت تر که از صافی الک رد نشده اند مجدد به سمت سنگ آسیاب هدایت میشوند .این چرخه تکرار میشود تا از سایز پودر مورد نظر مطمئن میشویم .

6-6- تابلو برق :

با توجه به موتور قدرتمند آسیاب و سیستم الک این دستگاه نیاز به یک تابلو برق مخصوص برای کنترل فرایند آسیاب کردن و محافظت از اجزاء دستگاه دارد .

7 –  آسیاب خردکن :

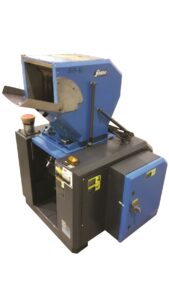

آسیاب خرد کن یا  Shredder دستگاهی است که قطعات بزرگ پلاستیکی را به مقدار و اندازه گرانول ریز می کند . معمولا در حین تولید مخازن آب برخی قسمتهای مخزن تولید شده بریده و جدا می شود و یا بعضی مخازن ممکن است ضایعات شود و برای برگرداندن این سر برش ها و ضایعات به چرخه تولید و یا ختی فروش آن به بازاریاب نیاز است خرد کن این قطعات و رساندن سایز آن به اندازه گرانول استاندارد .

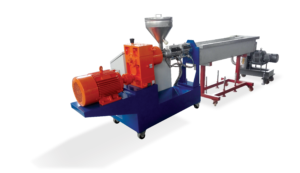

8 – الکسترودر :

الکسترودر تشکیل شده از یک لوله و مارپیچ برای مخلوط کردن یکنواخت یکنواخت مواد اولیه تولید مخازن آب . الکسترودر دستگاهی است که مواد اولیه ساخت مخزن آب (پلی اتیلن) را با افزودنی های مورد نظر که اغلب رنگ دانه (مستربچ) است به صورت یکنواخت مخلوط می کند .

همچنین در این عملیات مخلوط سازی (میکس) می تواند برخی افزودنی ها ار قبیل آنتی یو وی ، آنتی باکتریال روان کننده و غیره را به مواد اضافه کرد .

اجزاء تشکیل دهنده الکترود عبارتند از : مارپیچ ماردون ، المنت ها ، موتور گیربکس ، وان خنک کننده و تابلو فرمان

در فرآیند الکتروژن کنترل دمای مواد مذاب و پایش فرآیند مخلوط سازی بسیار مهم است چنانکه خواص فیزیکی مواد خروجی تغییر نکرده باشد .

9 – توربومیکسر :

دستگاهی است برای مخلوط کردن رنگ و برخی از افزودنی ها به مواد اولیه بدون قرار گرفتن مواد در معرض گرما و فشار و با استفاده از یک پره همزمان با دو باله .

توربومیکسر تشکیل شده است از : شاسی مخزن یا محفظه پودر ، پروانه ، الکتروموتور و تابلو برق

10 – جرثقیل :

یکی از الزامات خط تولید مخزن آب جرثقیل است که در یک خط تولید بسته به مقدار و حجم تولید و شکل سازه سالن تولید و ابعاد سالن تولید نوع جرثقیل متفاوت خواهد بود .

جرثقیل سقفی و جرثقیل بازویی لولایی از انواع مرسوم جرثقیل های مورد استفاده در خط تولید مخزن آب هستند .

اجزاء جرثقیل عبارتند از :  وینچ ، ریل ، راهبر ، کرین یا پل ، قلاب  و سیم ، بالابر یا زنجیر ، تابلو برق فرمان و ریموت کنترل

شرکت دوران فیدار مهام با در اختیار داشتن نیروی های مخصص و با تجربه طراحی و ساخت خط کامل تولید مخازن حجیم پلی اتیلنی را انجام می دهد.

خط تولید در ظرفیت های ۲۰۰۰ – ۵۰۰۰ – ۱۰۰۰۰ -۲۰۰۰۰ و ۳۰۰۰۰ لیتری است.

جمع‌بندی نهایی

راه‌اندازی خط تولید مخزن آب پلی اتیلن به روش روتیشنال مولدینگ نیازمند طراحی دقیق کوره، واگن‌ها، قالب‌ها و سیستم خنک‌کاری است تا مخازن بدون درز و باکیفیت تولید شوند. هماهنگی صحیح تجهیزات در فرآیند قالب‌گیری دورانی مستقیماً بر کیفیت و دوام محصول تأثیر دارد.

دوران فیدار مهام با تجربه تخصصی در طراحی و ساخت خطوط تولید روتیشنال مولدینگ، آماده ارائه راهکار متناسب با ظرفیت مورد نیاز شماست. برای انتخاب صحیح تجهیزات و برآورد سرمایه‌گذاری، می‌توانید از مشاوره کارشناسان فنی این مجموعه بهره‌مند شوید.
